非反転増幅回路とトランジスタで作る4-20mA電流伝送回路

■問題

【演算回路　計測回路　ADA4510 】

小川　敦　Atsushi Ogawa

　図1は，OPアンプ(ADA4510)⁽¹⁾による非反転増幅回路とトランジスタで構成した，4-20mA電流伝送回路を用いた温度計測器のブロック図です．
　この4-20mA電流伝送回路で，DA端子の電圧が1Vの場合，出力電流(I_OUT)は，(a)～(d)のどれでしょうか．ただし，トランジスタのベース電流は無視できるものとします．

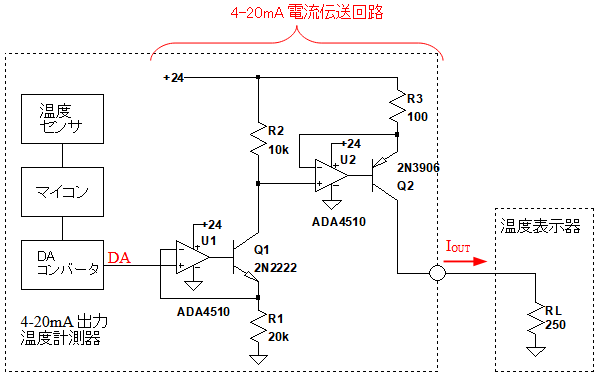

図1　4-20mA出力の温度計測器のブロック図
4-20mA電流伝送回路は，OPアンプを使用した非反転増幅回路と，トランジスタで構成している．

(a) 3mA　(b) 4mA　(c) 5mA　(d) 6mA

■ヒント

　4-20mAは，電流が4mA～20mAの範囲で出力されるという意味です．4-20mA(電流ループ)信号は，ノイズに強く長距離伝送が可能なため，工場の自動制御やプロセス監視で広く使われている標準的な仕様です．まず，OPアンプがゲイン1の非反転増幅回路として動作していることを踏まえ，トランジスタ(Q₁)の電流を求めます．次に，その電流値からR₂の電圧降下を計算し，Q₂の電流を計算してください．

■解答

(c) 5mA

　OPアンプ(U₁)がゲイン1の非反転増幅回路として動作していることから，DA端子の電圧(V_DA)と，Q₁のエミッタ電圧は等しくなります．そのため,V_DAが1Vのとき，R₁の電流(I_R1)は次のように50μAとなります．

I_R1＝V_DA/R₁＝1/20k＝50μA

　この電流はR₂に流れるため，R₂の電圧降下(V_R2)は次のように0.5Vとなります．

V_R2＝I_R1*R₂＝50μA*10k＝0.5V

　U₂もゲイン1の非反転増幅回路として動作していることから，R₂の電圧降下とR₃の電圧降下は等しくなります．そのため，R₃の電流(I_R3)は次のように5mAとなります．

I_R3＝V_R2/R₃＝0.5/100＝5mA

　R₃の電流は，I_OUTと等しいため，I_OUTは5mAとなります．

■解説

●4-20mA(電流ループ)信号の特長
　4-20mA(電流ループ)信号は，産業機器で広く使われるアナログ信号伝送の標準規格です．計測機器の測定値を4mA～20mAの電流値で表現します．例えば，0℃～500℃の測定が可能な温度計測器の場合，0℃のときに4mAを出力し，500℃のときに20mAを出力します．
　電流伝送は，配線抵抗による信号の減衰がなく，ノイズの影響を受けにくいという特長があるため，長距離伝送に向いています．このような，電流伝送の特長について，電圧伝送と比較して考えてみます．

▼ノイズの影響を受けやすいアナログ電圧出力
　図2は，アナログ電圧出力で信号を伝達する場合のイメージ図です．送信回路から0～5Vのアナログ電圧(V_0-5V)を出力し，受信回路で受信するものとします．

図2　アナログ電圧出力で信号を伝達する場合のイメージ図

　ここで，伝送ケーブルの抵抗をR_cblとし，GNDラインにはノイズ(V_noise)が重畳されているものとすると，受信回路で受信する電圧(V_in)は式1で表されます．

・・・・・・・・・・・・・・・・・・・・・・・(1)

　送信回路から送られた信号(V_0-5V)は，ケーブル抵抗(R_cbl)によって減衰し，重畳されたノイズがそのまま加算されノイズの影響を受けやすくなります．

▼ノイズの影響を受けにくいアナログ電流出力
　図3は，アナログ電流出力で信号を伝達する場合のイメージ図です．送信回路から4～20mAのアナログ電流(I_4-20mA)を出力し，受信回路の抵抗で電圧に変換します．

図3　アナログ電流出力で信号を伝達する場合のイメージ図

　図2と同様に伝送ケーブルの抵抗をR_cblとし，GNDラインにはノイズ(V_noise)が重畳されているものとした場合，受信回路で受信する電圧(V_in)は式2で表されます．

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・(2)

　送信回路から送られた信号(I_4-20mA)は，ケーブル抵抗(R_cbl)や，重畳されたノイズ(V_noise)の影響を受けず，受信回路の抵抗(RL)で電圧に変換されます．
　このように，電流出力を使用すると，配線抵抗による信号の減衰がなく，ノイズの影響を受けにくくなります．また，出力電流値を0～20mAではなく，4～20mAとしているのは，電流が0mAのときは，断線や機器が故障していることが，すぐに分かるようにするためです．
　4-20mA電流伝送回路には，さまざまな回路方式があります．今回の「非反転増幅回路とトランジスタで作る方式」や「反転増幅回路とトランジスタで作る方式」，「ハウランド電流源を使用した方式」などの回路方式です．これらの回路形式について3回連続で解説していきます．

●NPNトランジスタと非反転増幅回路で構成する吸い込み型の電流源
　4-20mA電流伝送回路には，電圧電流変換回路が使用されています．図4は，非反転増幅回路とNPNトランジスタを使用した，電圧電流変換回路です．

図4　非反転増幅回路とNPNトランジスタを使用した，吸い込み型の電圧電流変換回路
I_CはV_inをR₁で割ったものになり，電圧電流変換回路として動作する．

　OPアンプ(U₁)は，ゲイン1の非反転増幅回路として動作し，トランジスタ(Q₁)のエミッタ電圧をV_inと等しくします．そのため「V_E＝V_in」となります．そして抵抗(R₁)に流れる電流は，ベース電流を無視するとQ₁のコレクタ電流(I_C)と等しく，図4のI_Cは，式3で表されます．

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・(3)

　I_Cは，V_inをR₁で割ったものになり，電圧電流変換回路として動作します．この回路はGND側に電流を流す，吸い込み型の電流源となります．

●PNPトランジスタと非反転増幅回路で構成する吐き出し型の電流源
　前述の図4は，吸い込み型の電流源として動作する電圧電流変換回路でしたが，4-20mA電流伝送回路には，吐き出し型の電流源として動作する電圧電流変換回路が必要になります．そのような電圧電流変換回路は，非反転増幅回路とPNPトランジスタで構成することができます．
　図5は，非反転増幅回路とPNPトランジスタを使用した，電圧電流変換回路です．この回路も図4と同様，OPアンプが非反転増幅回路として動作し「V_E＝V_CC-V_in」となります．

図5　非反転増幅回路とPNPトランジスタを使用した，電圧電流変換回路
電流吐き出し型の電圧電流変換回路として動作する．

　そして，電流吐き出し型の電圧電流変換回路として動作し，図5のI_Cも，式3と同じ式4で表されます．

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・(4)

●4-20mA電流伝送回路を設計する
　ここでは，図4と図5の電圧電流変換回路を使用して，4-20mA電流伝送回路を設計してみます．図6が，非反転増幅回路とトランジスタで構成した4-20mA電流伝送回路です．

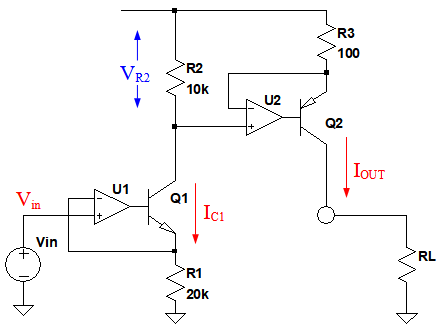

図6　非反転増幅回路とトランジスタで構成した4-20mA電流伝送回路
V_inが5Vのとき，I_OUTが25mAとなるように定数が設定されている．

　図6でI_C1は，式3を使用して式5のように表されます．

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・(5)

　R₂の電圧降下(V_R2)は，式6となります．

・・・・・・・・・・・・・・・・・・・・・・・・・・・(6)

　そして，I_OUTは，式4，式6を使用して，式7のように表されます．

・・・・・・・・・・・・・・・・・・・・・・・・・・・・(7)

　式7を使用してV_inとI_OUTの関係が所望の特性となるよう，抵抗値を設定します．今回は，V_inが5VのときI_OUTが25mAとなるように定数を設定します．
　まず，R₁の値を決めます．R₁の値は自由に決めることができますが，ここではV_inが5Vのときに，I_C1が250μAとなる値に設定します．
　式5を変形した式8を使用して，V_inが5VのときにI_C1が250μAとなるR₁を求めると，20kΩとなります．

・・・・・・・・・・・・・・・・・・・・・・・・・・・(8)

　そして，V_inが5VのときにR₂の電圧降下が2.5Vとなるよう，R₂はR₁の半分の10kΩとします．
　最後に，式7を変形した式9を使用して，V_inが5VのときI_OUTが25mAとなるようなR₃を求めると，100Ωとなります．

・・・・・・・・・・・・・・・・・・・・・・(9)

　なお，図6の定数は図1と同じになっています．図6において，問題文の条件であるV_inが1VのときのI_OUTは，式10のように，5mAと計算できます．

・・・・・・・・・・・・・・・・・・・・・・・・・・・・(10)

●4-20mA電流伝送回路を検証する
　図7は，非反転増幅回路とトランジスタで構成した，4-20mA電流伝送回路を検証するための回路です．

図7　非反転増幅回路とトランジスタで構成した4-20mA電流伝送回路を検証するための回路
「.DC」コマンドで，V_inを0V～5Vまで10mVステップで変化させるシミュレーションを行う．

　電源は，24Vの単電源となっているため，レール・ツー・レール入出力高精度OPアンプのADA4510を使用しています．「.DC」コマンドを使用し，V_inを0V～5Vまで10mVステップで変化させるシミュレーションを行います．
　図8は，図7のシミュレーション結果です．RLの電流(I_OUT)をプロットしています．V_inが0V～5Vまで変化すると，I_OUTは0～25mAまで変化し，V_inが1Vのとき，I_OUTは5mAとなっていることが分かります．

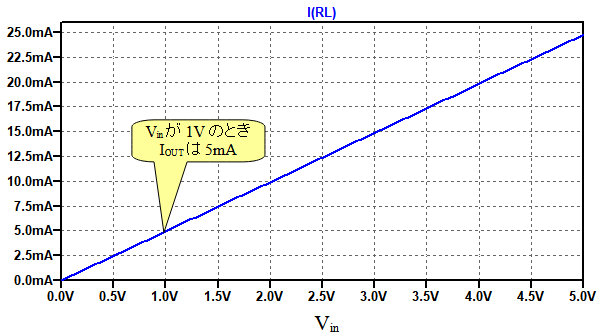

図8　非反転増幅回路とトランジスタで構成した4-20mA電流伝送回路のシミュレーション結果
V_inが0V～5Vまで変化すると，I_OUTは0～25mAまで変化している．

　以上，非反転増幅回路とトランジスタで構成した4-20mA電流伝送回路について解説しました．
　実際の回路では，図7のRLが接続されず，Q₂のコレクタがオープンとなった場合，OPアンプ(U₂)に大きな電流が流れます．必要に応じて，Q₂のベースに抵抗を接続する等の変更を加えてください．
