　前回は，NXPセミコンダクターズの組込み機器向けAI開発支援ツールeIQ Toolkitを使って，新たなモデルの作成を行いました．今回は写真1に示すマイコン・ボードFRDM-MCXN947（NXPセミコンダクターズ）を使用して，作成したAIモデルを動かしてみます．
　本記事で紹介する手順は，次のウェブ・ページを元にしています．
・[入門]MCX N947:AI/ML画像認識サンプルコード実装 (日本語ブログ)，NXP Tech Blog

　マイコンで実行するAIモデルに入力する画像をテキスト・ファイルに変換します．ここでは，daisy（ヒナギク）のデータセットの中にある次の画像を入力して，ヒナギクであると認識することを試します．

flower_photos/daisy/102841525_bd6628ae3c.jpg

　Pythonを使って，JPEGファイルをC/C++言語が取り込めるテキスト・ファイルに変換します．

▼(1) 対応状況の確認
　Windowsのコマンドプロンプトを開き，次のコマンドを実行して，PythonコマンドがPython3.9.x以降に対応していることを確認します．

> python -V

▼(2) Pythonのインストーラ・ツール更新
　次のコマンドを実行して，Pythonのインストーラ・ツールであるpipとsetuptoolsを更新します．

> python -m pip install -U pip
> python -m pip install -U setuptools

▼(3) Pythonパッケージのインストール
　次のコマンドを実行して，Pythonパッケージをインストールします．

> python -m pip install numpy scipy matplotlib ipython jupyter pandas sympy nose imageio
> python -m pip install netron seaborn west pyserial scikit-learn opencv-python pillow

▼(4) Vimのインストール
　Windowsの場合は，Vim9.0をインストールします．
https://www.vim.org/download.php#pc
　このパッケージに含まれるxxd.exeというバイナリ・コンバータ・プログラムが必要になります．今回はgvim_9.1.1825_x64.zipというパッケージに含まれるxxd.exeを使用しました．

▼(5) xxdの確認
　xxd.exeをカレント・ディレクトリにコピーして，実行できることを確認します．次のコマンドを実行します．

> ./xxd.exe -v

▼(1) 画像ファイルの配置
　ドキュメント・フォルダの下にflower_daisyフォルダを作り，この中に102841525_bd6628ae3c.jpgを入れておききます．

▼(2) Pythonの起動
　次のコマンドを実行して，Pythonを起動します．

> python

▼(3) コマンドの実行
　コマンドプロンプトを起動して，flower_daisyフォルダに移動します．
　次のコマンドを順番に実行します．最後の4行はインデントを含めてください．

import cv2
import numpy as np img = cv2.imread('102841525_bd6628ae3c.jpg')
img = cv2.resize(img, (128, 128))
img = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)
with open('daisy.h', 'w') as fout:
    print('#define STATIC_IMAGE_NAME "daisy"', file=fout)
    print('static const uint8_t image_data [] = {', file=fout)
    img.tofile(fout, ', ', '0x%02X')
    print('};\n', file=fout)

▼(4) ヘッダ・ファイルの確認
　flower_daisyフォルダにdaysy.hが作成されていることを確認します（図12）．

　作成したdaysy.hをプロジェクトに取り込みます．次の手順を実行します．

(1) MCUXpresso IDEのProject Explorerウィンドウで，デフォルトのプロジェクトfrdmmcxn947_tflm_label_imageを右クリックし，コピー＆ペーストしてfrdmmcxn947_tflm_label_image_2112を作る
(2) frdmmcxn947_tflm_label_image_2112プロジェクトのsource\imageフォルダにdaysy.hをドラッグ＆ドロップする
(3) frdmmcxn947_tflm_label_image_2112プロジェクトの中で，image_load.cの
#include “image_data.h”
をコメントアウトし，
#include “daisy.h”
を追加する

　eIQ Toolkitで作成したモデルをプロジェクトに取り込みます．

▼(1) ヘッダ・ファイルのドラッグ＆ドロップ
　eIQで生成した2つのヘッダ・ファイルをIDEのsource\modelフォルダにドラッグ&ドロップでコピーします．

▼(2) モデル・ファイルの変更
　model.cppの27行目のヘッダ・ファイルの指定を次のように変更します．ここではNPUを使うので，eiq-project_HandsOn_flower_2112_converted.hを指定します．

#include "eiq-project_HandsOn_flower_2112_converted.h"

▼(3) model_mobilenet_ops_npu.cppのオペレータの設定を変更
　NPU用ヘッダ・ファイルのeiq-project_HandsOn_flower_2112_converted.hを開き，使っている6つのオペレータ・リストを確認します．
　次に，model_mobilenet_ops_npu.cppのオペレータを，先ほど確認した6つのオペレータ・リストで上書きし，<>内のオペレータの数とオペレータ変数名も変更します．model_mobilenet_ops_npu.cppの変更例を次に示します．

    static tflite::MicroMutableOpResolver<6> microOpResolver;

    microOpResolver.AddQuantize();
    microOpResolver.AddSlice();
    microOpResolver.AddReshape();
    microOpResolver.AddSoftmax();
    microOpResolver.AddDequantize();
    microOpResolver.AddCustom(tflite::GetString_NEUTRON_GRAPH(), tflite::Register_NEUTRON_GRAPH());

    return microOpResolver;

▼(4) ヘッダ・ファイルのマクロ定義変更
　2つのヘッダ・ファイルのマクロ定義を，次の内容に変更します．

#ifdef __arm__
#include
#else
#define __ALIGNED(x) __attribute__((aligned(x)))
#endif

#if defined(MCXN947_cm33_core0_SERIES)
#define __PLACEMENT __attribute__((section(".model")))
#else
#define __PLACEMENT
#endif

#define MODEL_NAME "mobilenet "
#define MODEL_INPUT_MEAN 127.5f
#define MODEL_INPUT_STD 127.5f

constexpr int kTensorArenaSize = 300000;

▼(5) ラベル情報の追加
　source\modelフォルダに，次の内容のflower_labels.hを作成します．

const char* labels[] = {
    "daisy",
    "dandelion",
    "rose",
    "sunflowers",
    "tulips",
};

　output_postproc.cppの
#include "labels.h"
をコメントアウトして，
#include "flower_labels.h"
を追加します．

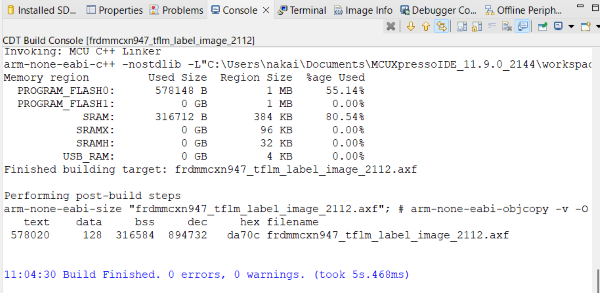

　図2に示す［Build］アイコンをクリックして，プロジェクトをビルドします．ビルドが正常に完了すると，図3のような画面が表示されます．

▼(1) ボードとPCを接続

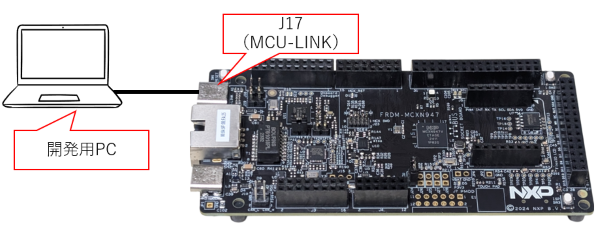

　図4のように，開発用PCとFRDM-MCXN947を接続します．FRDM-MCXN947のJ17（MCU-LINK）と開発用PCをUSBケーブルで接続します．

▼(2) 書き込み＆デバッガ起動

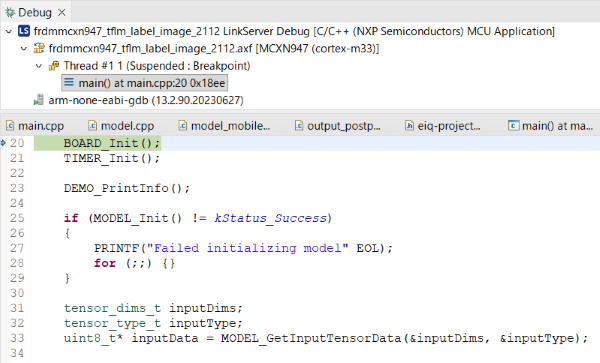

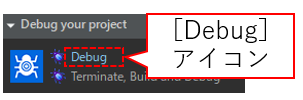

　図5に示す［Debug］アイコンをクリックして，プロジェクトをマイコン・ボードに書き込みます．正常に書き込みが完了すると，図6のようにデバッガが起動します．

▼(3) USB-UARTシリアル通信の設定

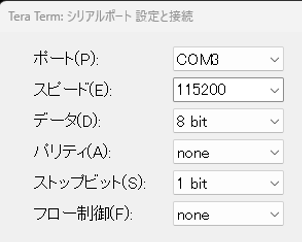

　Tera Termなどのターミナル・ソフトウェアを使用して，FRDM-MCXN947とシリアル通信を行います．次のように設定します．Tera Termでの設定例を図7に示します．

・ボーレート：115200bps
・データ：8ビット
・パリティ：なし
・ストップ・ビット：1ビット
・フロー制御：なし

▼(4) プログラムの実行

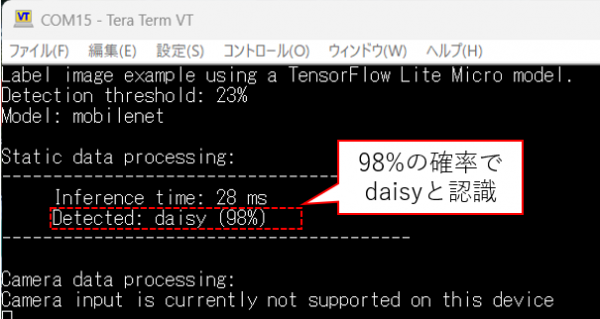

　図8に示す［Resume］アイコンをクリックして，プログラムを実行します．すると，ターミナル画面に図9のように表示されます．
　入力画像が95％の確率でdaisyと推論していて，その推論時間が28msであることを示しています．
